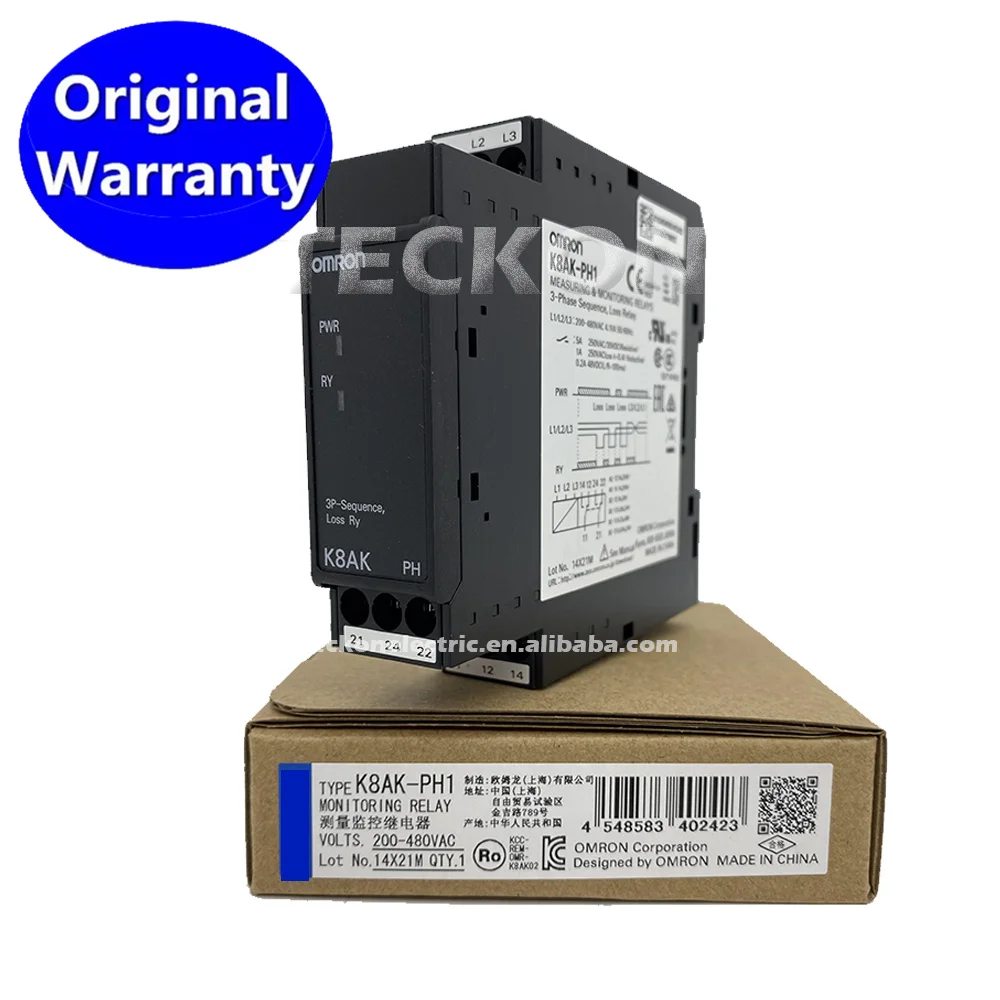

وحدة مراقبة فقدان الطور وترتيب الطور K8AK-PH1 K8AK PH1
ريلاي ثلاثي الطور ومفقود الطور باستخدام طريقة كشف الجهد، الموديل K8AK-PH1، الجهد المدخل المقنن: ثلاثي الأطوار، من 200 إلى 480 فولت تيار متردد (3 أسلاك)، حمل المدخل: حوالي 4.1 فولت أمبير، وقت التشغيل: تسلسل الطور 0.1 ثانية ± 0.05 ثانية، مفقود الطور أقصى 0.1 ثانية (عندما...
- Overview
- Related Products
ريليه ثلاثي الأطوار لفحص تسلسل وفقدان الطور باستخدام طريقة كشف الجهد
الموديل |
K8AK-PH1 |
||
جهد الإدخال المقنن |
3 أطوار، 200 إلى 480 فولت تيار متردد (3 أسلاك) |
||
الحمل على المدخل |
حوالي 4.1 فولت أمبير |
||
الوقت التشغيلي |
تسلسل الطور |
0.1 ثانية ± 0.05 ثانية |
|
فقدان الطور |
حد أقصى 0.1 ثانية (عندما يتغير الجهد بسرعة من 100% إلى 0% من الجهد المقنن) |
||
طريقة إعادة الضبط |
إعادة تعيين تلقائية |
||
المؤشرات |
الطاقة (PWR): خضراء، مخرج التتابع (RY): صفراء |
||
الإخراج رلايات
|
تتابع واحد DPDT (عمل NC) |
||
تصنيفات مخرج التتابع |
الحمل المقنن الحمل المقاوم 5 أ عند 250 فولت تيار متردد، 5 أ عند 30 فولت تيار مباشر الحد الأدنى للحمل: 24 فولت تيار مباشر، 4 مللي أمبير (قيم مرجعية) عمر ميكانيكي: 10 مليون عملية عدد العمليات الدنيا. عمر كهربائي: 5 أ عند 250 فولت تيار متردد أو 30 فولت تيار مباشر: 50,000 عملية، 3 أ عند 250 فولت تيار متردد/30 فولت تيار مباشر: 100,000 عملية، 1 أ، معامل القدرة = 0.4 عند 250 فولت تيار متردد: 100,000 عملية، 0.2 أ، L/R = 100 مللي ثانية عند 48 فولت تيار مباشر: 12,000 عملية. الصمامات الموصى بها: NT00-6A |
||
جهد التشغيل المقنن (Ue) تيار التشغيل المقنن (Ie) |
AC-12 Ue:250VAC, Ie:5 A AC-15 Ue:250VAC, Ie:1 A
تيار مستمر-12 Ue:30 فولت تيار مستمر، Ie:5 أمبير
تيار مستمر-13 Ue:24 فولت تيار مستمر، Ie:0.9 أمبير
تيار مستمر-13 Ue:48 فولت تيار مستمر، Ie:0.2 أمبير
تيار مستمر-13 Ue:24 فولت تيار مستمر، Ie:0.05 أمبير
|
||
درجة حرارة التشغيل المحيطة |
−20 إلى 60°م (بدون تكاثف أو تجمد) |
||
درجة حرارة التخزين |
−25 إلى 65°م (بدون تكاثف أو تجمد) |
||
رطوبة التشغيل المحيطة |
25% إلى 85% (بدون تكاثف) |
||
رطوبة التخزين |
25% إلى 85% (بدون تكاثف) |
||
الارتفاع |
2000 متر كحد أقصى |
||
عزم تشديد برغي الطرفية |
0.49 إلى 0.59 نيوتن·متر |
||
طريقة توصيل الأسلاك الطرفية |
السلك الموصى به سلك صلب: 2.5 ملم² أسلاك مجدولة: AWG16، AWG18 ملاحظة: 1. يجب استخدام سدادات مع غلاف عازل مع الأسلاك المجدولة. 2. يمكن جدل سلكين معًا. السدادات الموصى بها Al 1,5-8BK (لـ AWG16) تُنتجها شركة Phoenix Contact Al 1-8RD (لـ AWG18) تُنتجها شركة Phoenix Contact Al 0,75-8GY (لـ AWG18) تُنتجها شركة Phoenix Contact |
||
