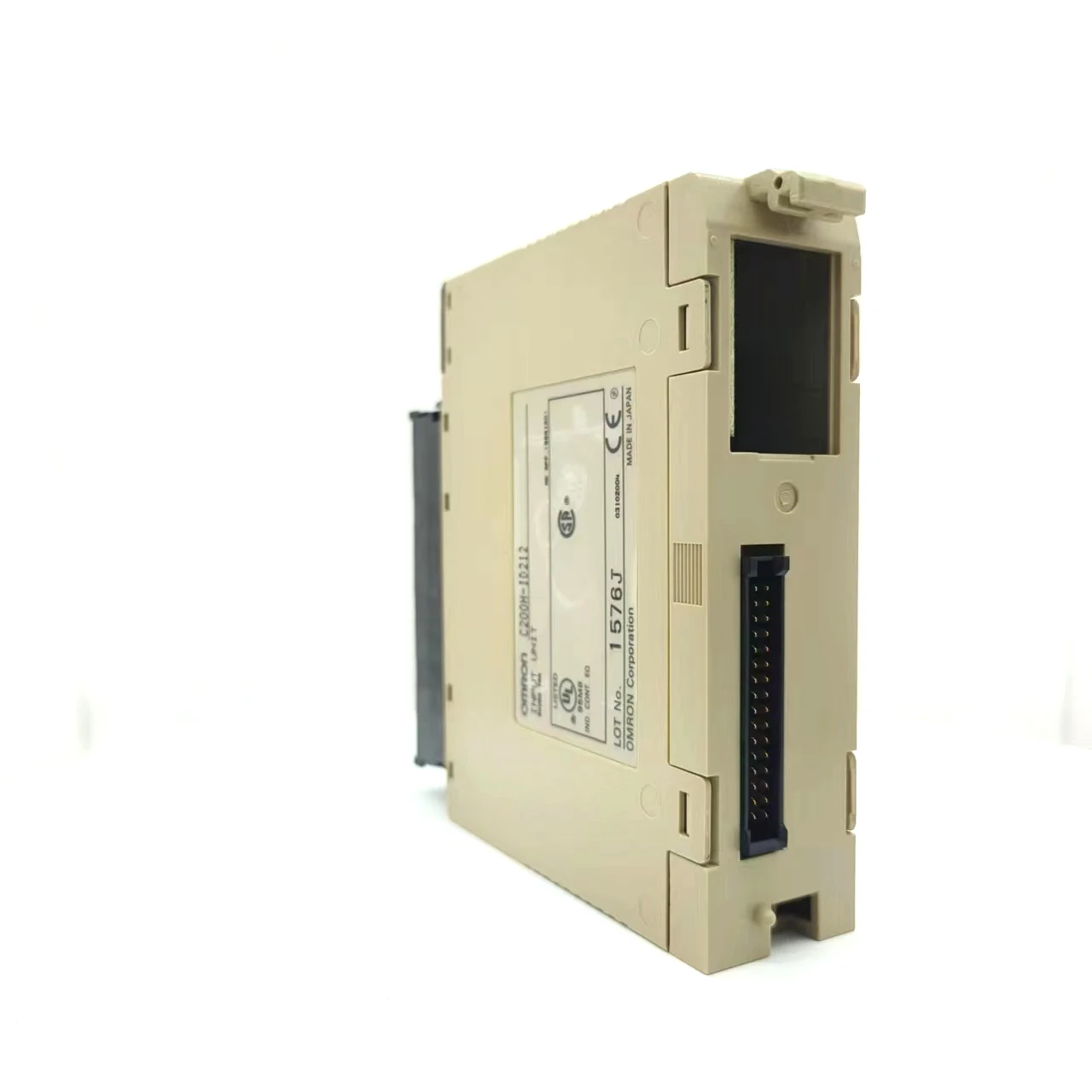

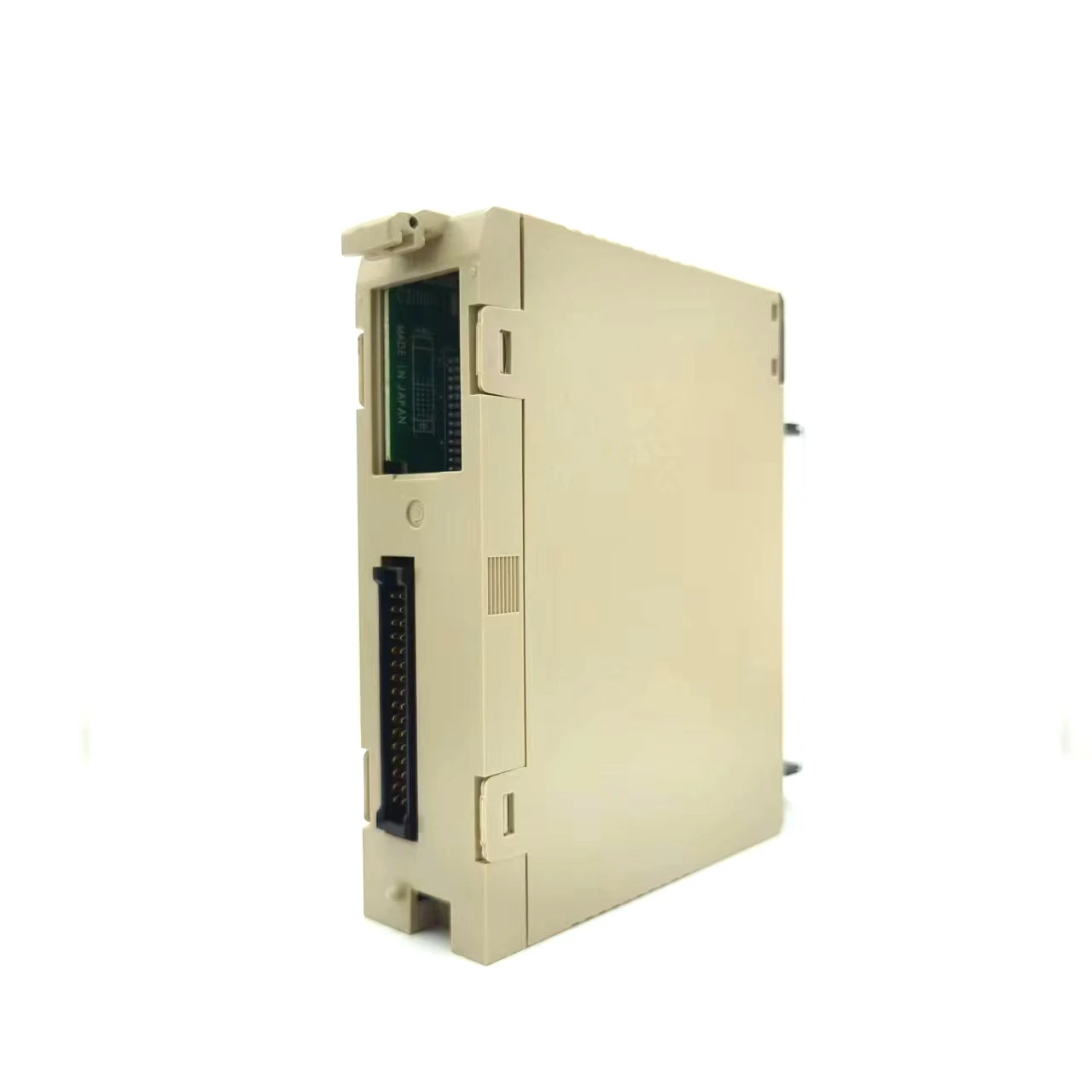

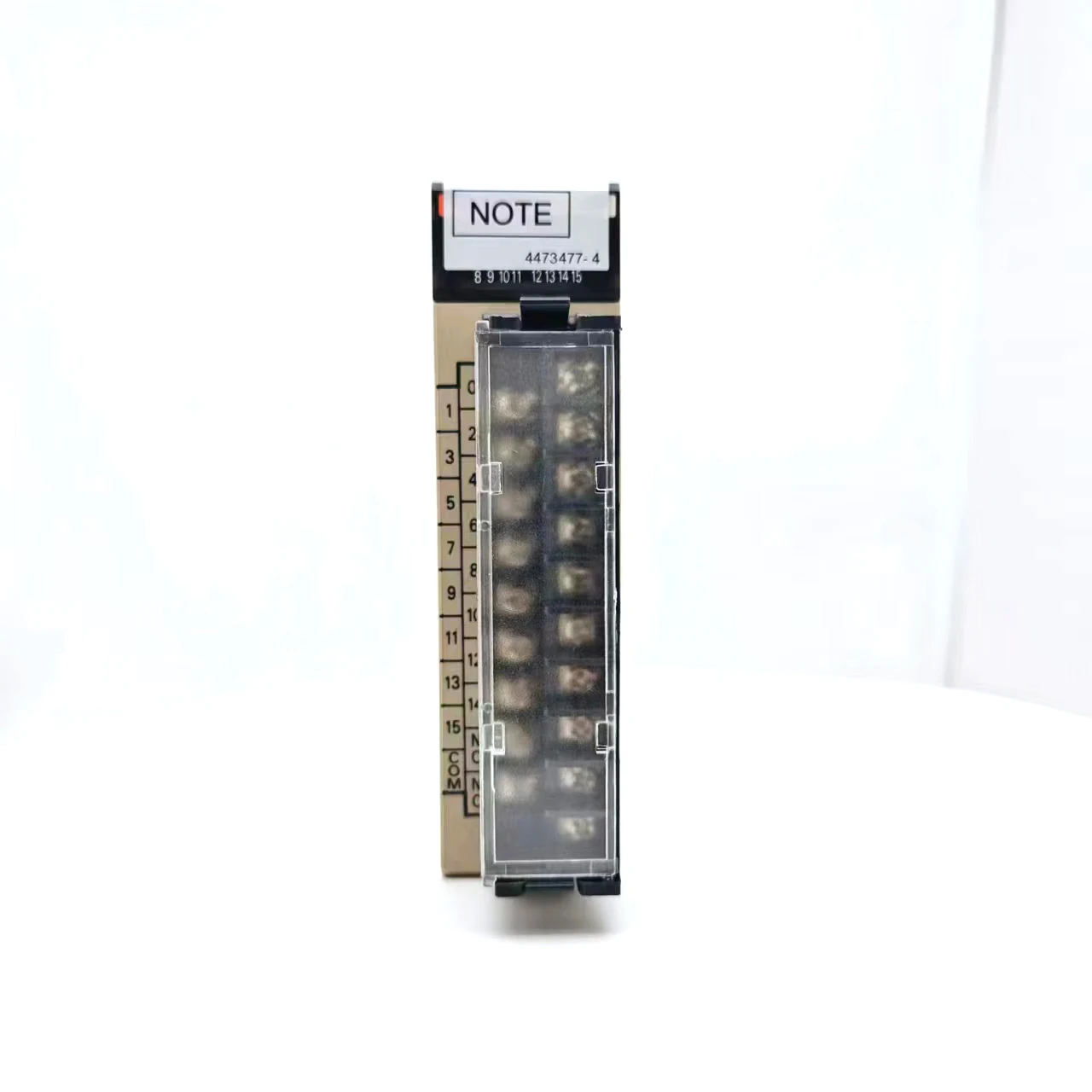

کنترل‌کننده‌های چندکاربردی C200H، ماشین با عملکرد بالا، فرآیند بسیار قابل اعتماد C200H-OD219
دسته‌بندی محصولات روش کنترل برنامه‌ریزی ذخیره شده روش کنترل ورودی/خروجی با حلقه خروجی مستقیم و پردازش فوری وقفه روش برنامه‌نویسی دیاگرام سطحی طول دستور 1 آدرس/دستور، 1 تا 4 کلمه/دستور تعداد دستور...
- Overview
- Related Products
دسته‌های محصول
روش کنترل |
برنامه ذخیره شده |
روش کنترل ورودی/خروجی |
با حلقه خروجی مستقیم و پردازش فوری وقفه |
روش برنامه‌ریزی |
دیاگرام سطحی |
طول دستورالعمل |
1 آدرس/دستورالعمل، 1~4 کلمه/دستورالعمل |
شماره دستورالعمل |
14 دستورالعمل پایه 231 دستورالعمل ویژه (C200HX/HG/HE-CPU□-Z، حداکثر 281) |
زمان اجرا |
دستورالعمل‌های پایه: مثال: LD C200HE-CPU□□-Z: 0.3μs C200HG-CPU□□-Z: 0.15μs C200HX-CPU□□-Z: 0.1μs دستورالعمل‌های خاص: به عنوان مثال：MOV(21) : C200HE-CPU□□-Z:1.2μs C200HG-CPU□□-Z: 0.6μs C200HX-CPU□□-Z:0.4μs |
ظرفیت برنامه |
C200HE-CPU11-Z: حداکثر 3.2K کلمه C200HE-CPU32/42-Z: حداکثر 7.2K کلمه C200HG-CPU00-Z:15: حداکثر 2K کلمه C200HX-CPU34/44/54/64-Z: حداکثر 31.2K کلمه C200HX-CPU65/85-Z: حداکثر 63.2K کلمه |
کلمه DM |
خواندن/نوشتن: 6,144 (DM0000~CM6143) فقط خواندنی: 512 (DM6144~DM6655) گسترش: تا 3000 کلمه (DM7000-DM9999) |
کلمه EM |
قابل خواندن/نوشتن: C200HE-CPU□□-Z وجود ندارد C200HG-CPU00-Z: 6,144 کلمه C200HX-CPU65-Z: 6,144 کلمه (EM0000-EM6143)(EM0000-EM6143)x8 C200HX-CPU34/44/54/64-Z: 6,144 کلمه C200HX-CPU85-Z: 6,144 کلمه (EM0000-EM6143)×3(EM0000-EM6143)×16 |
عملکرد پشتیبانی پس از قطع برق |
نگه داشتن محتوای ساعت HR, AR, CNT, DM, EM و ساعت (RTC). |
زمان پشتیبانی حافظه |
در دمای 25 درجه سانتی‌گراد، عمر باتری 5 سال است و در دمای بالا، عمر باتری کوتاه‌تر خواهد شد. باتری را در عرض یک هفته پس از شروع چشمک‌زدن نشانگر هشدار باتری تعویض کنید. هنگام تعویض باتری، باتری جدید را حداکثر 5 دقیقه پس از برداشتن باتری قدیمی نصب کنید |
عملکرد خودتشخیصی |
خطای CPU (زمان‌سنج نظارتی)، خطا در بررسی I/O، خطا در اتصال کامپیوتر اصلی، خطا در حافظه، خطا در باتری، خطا در باس I/O، خطای I/O از راه دور و غیره |
عملکرد بررسی برنامه |
در آغاز اجرای برنامه، مانند دستور بدون پایان و سایر دستورات اشتباه بررسی می‌شود، که می‌تواند توسط برنامه‌نویس برای انجام بررسی سطح برنامه استفاده شود. |
